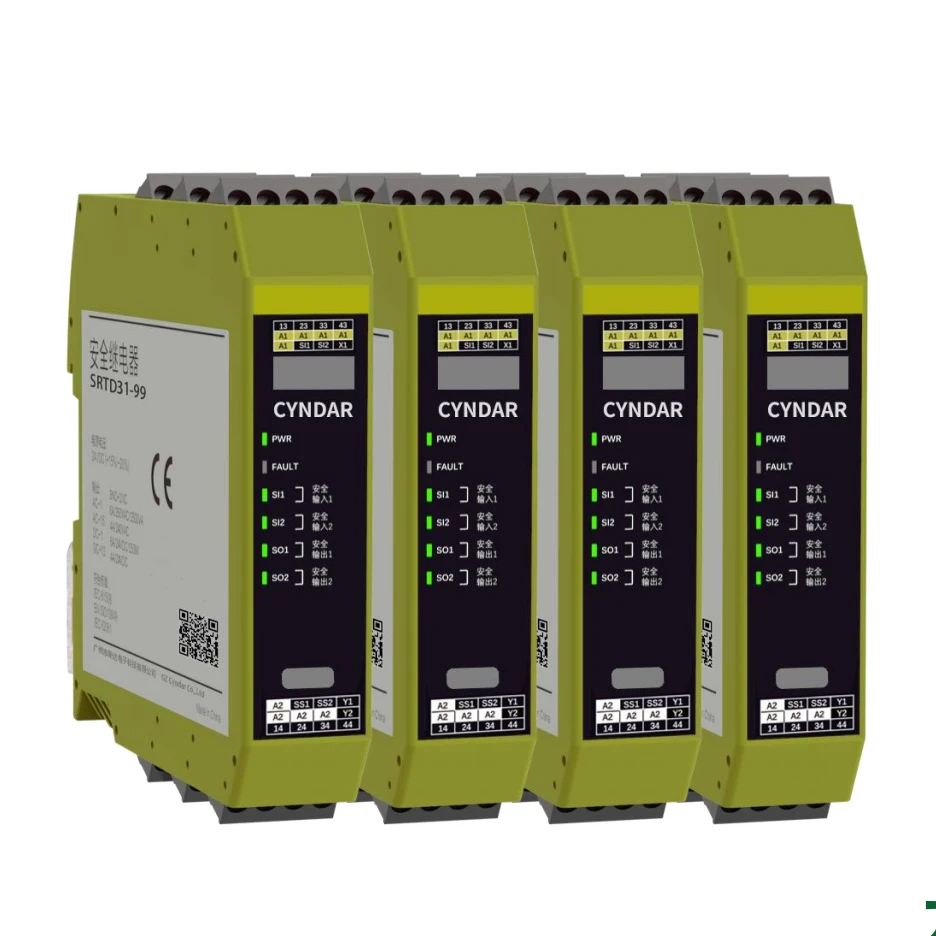

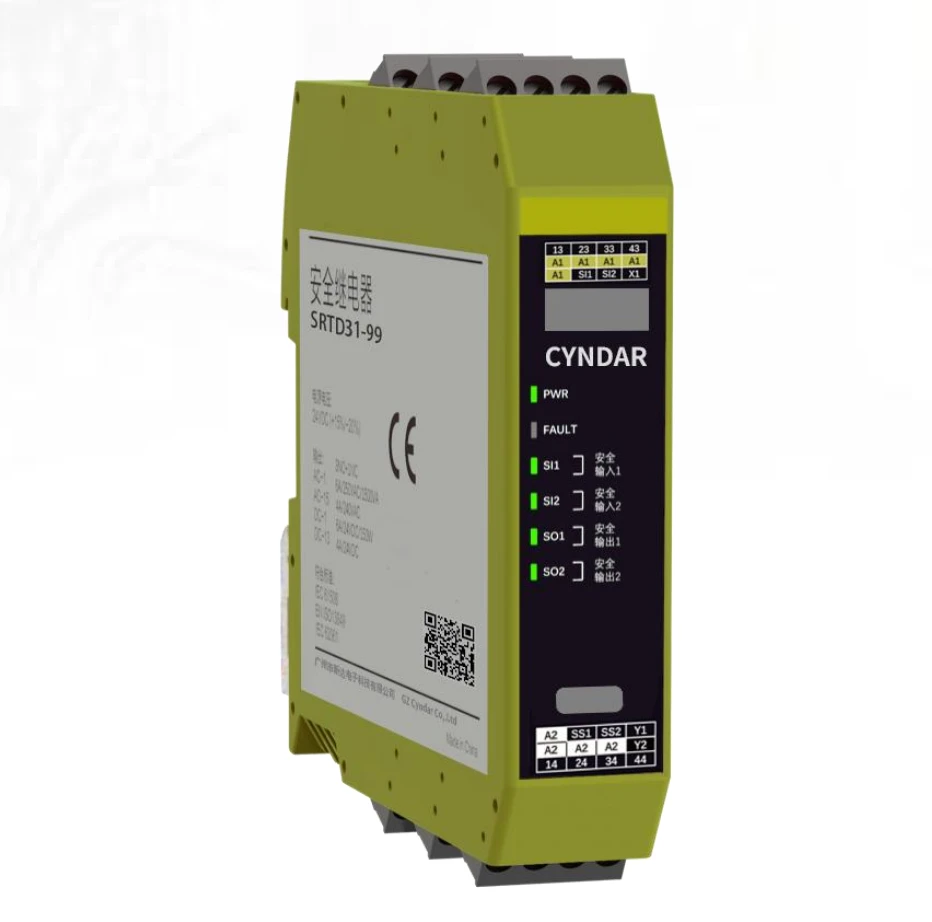

Sigurnosni relej s-odgodom električna je upravljačka komponenta koja kombinira funkcije upravljanja s-odgodom i sigurnosnim zaštitnim karakteristikama. Široko se koristi u industrijskoj automatizaciji, proizvodnji strojeva, dizala, željezničkom prijevozu i drugim područjima s iznimno visokim sigurnosnim zahtjevima.
Opis funkcije terminala ožičenja
|
A1 |
Izvor |
Napajanje pozitivni pol (24vdc) |
A1 i a2 služe kao napajanje |
|
A2 |
Negativno napajanje (0v) |
||
|
Ss1 |
Izvor informacija |
Izlaz izvora 1 |
Vrsta i izvor |
|
Ss2 |
Izlaz izvora 2 |
Izvor tipa ii |
|
|
S i1 |
Siguran unos |
Kanal 1 je sigurno mjesto unosa |
Prihvaća ulaz signala tipa i, s kratkim spojem, otkrivanjem otvorenog kruga i međusobnom provjerom kanala 2 |
|
S i2 |
Kanal 2 je sigurno mjesto unosa |
Prihvaća ulaz signala tipa II, s kratkim spojem, detekcijom otvorenog kruga i međusobnom provjerom kanala 1 |
|
|
13/14 |
Siguran izlaz |
Normalno otvoreni sigurnosni kontakti |
Unutarnji dvo{0}}kanalni izlaz sa povratnom samoprovjerom-i funkcijom odgođenog izlaza za-sigurne aplikacije |
|
23/24 |
Normalno otvoreni sigurnosni kontakti |
Unutarnji dvo{0}}kanalni izlaz sa povratnom samoprovjerom-i funkcijom odgođenog izlaza za-sigurne aplikacije |
|
|
33/34 |
Normalno otvoreni sigurnosni kontakti |
Unutarnji dvo{0}}kanalni izlaz sa povratnom samoprovjerom-i funkcijom odgođenog izlaza za-sigurne aplikacije |
|
|
41/42 |
Pomoćni izlaz |
Normalno-zatvoreni pomoćni kontakti |
Unutarnji dvo{0}}kanalni izlaz, sa povratnom-samoprovjerom i funkcijom odgođenog izlaza |
|
X1 |
Resetiraj |
Resetiraj unos |
Funkcija automatskog/ručnog resetiranja |
|
Y1 |
Izlaz signala stanja |
Izlaz signala stanja |
Status sigurnosnog izlaza releja, (pnp signal) |
Ttehnički parametar
|
Izvor |
|
|
Napon napajanja |
24V DC |
|
Tolerancija napona |
+15%/-20% |
|
Rasipanje snage |
<1.9w |
|
Ulazni |
|
|
Ulazna struja |
<7mA |
|
Izlaz |
|
|
Relejni sigurnosni izlaz |
3NO (kašnjenje) |
|
Relejni pomoćni izlaz |
1NC (kašnjenje) |
|
Raspon vremena kašnjenja |
0~99 sekundi, 0~10 sekundi jedinica koraka je 0,1 sekunda, 10~99 sekundi jedinica koraka je 1 sekunda |
|
Državni izlaz |
2 grupe, s opterećenjem od<200mA 24Vdc per route |
|
Kapacitet kontakta releja |
|
|
AC -1 |
6A/250VAC/1500VA |
|
AC-15 |
4A/240VAC |
|
DC-1 |
6A /24V DC /150w |
|
DC -13 |
4A /24V DC |
|
Kontaktni otpor |
<100mω |
|
Minimalno opterećenje |
10 mA / 5 V |
|
Materijal na dodir |
Agsno2 + 0.2µ mAu |
|
Konvencionalni parametri |
|
|
Maksimalno vrijeme odgovora na unos |
U načinu automatskog resetiranja <150 ms |
|
Maksimalno vrijeme djelovanja izlaza |
U načinu rada bez odgode isključivanja <60ms |
|
Maksimalno izlazno vrijeme oslobađanja |
U načinu ručnog resetiranja <120 ms |
|
Kratkotrajni-prekid napajanja |
<150ms |
|
Signal ručnog resetiranja |
200 ms |
|
Električni život |
5 × 105 puta |
|
Mehanički život |
1 × 107 puta |
|
Razina onečišćenja |
2 |
|
Radna temperatura |
-25 stupnjeva ~65 stupnjeva |
|
Radna vlažnost |
10%-90% (bez leda ili kondenzacije) |
|
Podnosljivi napon impulsa napajanja |
2,5 kV |
|
Razina prenapona |
III |
|
ESD kontaktno pražnjenje |
±8kV |
|
ESD pražnjenje zračnog raspora |
±15kV |
|
Razina zaštite |
Kućište IP30, terminal IP20, preporučuje se ugradnja u IP54 ormar ili kućište |
|||
|
Temperatura skladištenja |
-40 stupnjeva ~105 stupnjeva |
|||
|
Materijal kućišta |
PA66, V0 otporan na plamen |
|||
|
Način montaže |
Standardna 35 mm DIN tračnica/opružna kopča |
|||
|
Dimenzije (Š x V x D) |
22,5 mm x 114,5 mm × 108 mm |
|||
|
Težina |
210g |
|||
|
Parametar veze |
||||
|
Dostupni raspon-presjeka krute žice žice |
0,5~2,5 mm² |
|||
|
Fleksibilna žica ima dostupan-raspon presjeka |
0,5~2,5 mm² |
|||
|
Minimalni presjek vodiča- |
Avg 24 |
|||
|
Maksimalni presjek vodiča- |
Avg 12 |
|||
|
Duljina trake |
8 mm |
|||
|
Minimalni moment pričvršćivanja |
0,5 nm |
|||
|
Maksimalni moment pričvršćivanja |
0,6 nm |
|||
|
Standardna aplikacija |
||||
|
Suglasnost sa |
EN 60947-1 |
EN 60947-5-1 |
IEC 60664 |
|
|
IEC 61508 |
EN ISO 13849-1 |
EN ISO 13849-2 |
EN 62061 |
|
|
IEC 61000 |
IEC 61326 |
|||
|
IEC 60925 |
IEC 60068 |
|||
|
|
||||
