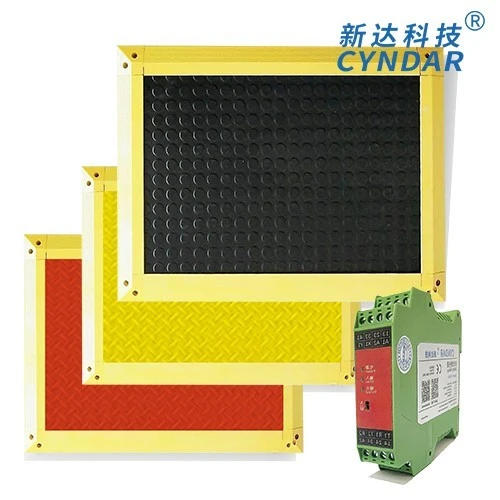

Raspon primjene sigurnosne prostirke u industriji

A

B

C

D

E

F

G

H

Model

Width

Lduljina

Broj spojeva

Opis veličine

Konfiguracija boje/materijala

Konfiguracija otpornika

Duljina kabela

Cnadzornik

PSM4(zadano)

L2: Širina sigurnosne podloge

L1: duljina sigurnosne podloge

1: Ne pišem

O: Nakon postavljanja vanjskog okvira

B: Crna gumena površina(zadano)

K: 4-žilni kabel(zadano)

3m: Standardna konfiguracija. Ne pišem(zadano)

SRC: sigurnosni relej

PSM6

2: Spoj 2 komada

F: Neto veličina tepiha, potreban je dodatni okvir

Y: žuti PVC (uzorak)

KF: 2 seta od 2 jezgre

6m: kabel od 6 metara

PSM11

3: Spoj 3 komada

P: Neto veličina tepiha, bez vanjskog okvira

H: Crveni PVC (uzorak)

R: S terminalnim otpornikom (8,2 KΩ)

8m: kabel od 8 metara

4: Spoj 4 komada

S: Prilagođeni tip

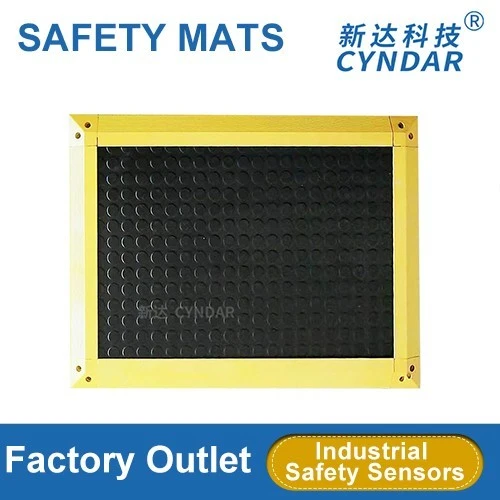

Senzorna sigurnosna prostirka

Prilagodite rasponu detekcije

Pogodan je za inspekcijsko osoblje u općim radnim uvjetima i ne može izdržati gnječenje vozila i udarce teških predmeta.

Preporučene prilike za korištenje

Prikladno za sigurnosnu zaštitu u radnim područjima osoblja;

PSM4 - regularni model, tvrda ploča je otpornija-na habanje i izdržljiva, te je prikladna za jednu stranu veću od 400 mm (zadano je PSM4 bez uputa);

PSM6 - Mekana podloga, osjetljivija, ne-savitljiva, prikladna za male veličine;

PSM11 - mekano podstavljen, tanji, ne-savitljiv, visina ograničena za uska mjesta;

Primjenjive industrije

Industrija papira, elektronička industrija, proizvodne linije za zavarivanje automobila, proizvodne linije za kovanje, opće industrijske primjene i automatski paletizatori i druge lake i teške industrijske primjene

Dimenzije (net mat)

Prilagođeni raspon širine: 200mm-1000mm

Prilagođeni raspon duljina: 200mm-1500mm

Materijal površine-PSM4

PSM4-guma (crne čestice za protu-klizanje) ili PVC (crveni i žuti uzorci za protukliznost);

Oblik za brtvljenje rubova

Rubno brtvljenje od žutog aluminija

Materijal površine-PSM6, PSM11

Tvrdi potplat

Maksimalno dopušteno opterećenje (8 sati)

Manji ili jednak 400N/cm2

Mehanički život PSM4

＞1,000,000

Maksimalna vlažnost (23 stupnja)

95% (kondenzacija)

Mehanički život PSM6

＞800,000

Temperatura okoline

(upotrebno okruženje)

-5 stupnjeva do 55 stupnjeva (bez zaleđivanja ili kondenzacije)

Mehanički vijek PSM11

＞700,000

Temperatura okoline

(okruženje za pohranu)

-10 stupnjeva do 60 stupnjeva

Kabel

K-tip-4 jezgre*0,32² oklopljeni kabel, 3M standard (može se prilagoditi i proširiti)

KF-2 jezgre*0,32² oklopljeni kabel, 2M standard (može se prilagoditi i proširiti)

R-2 jezgre*0,32² oklopljeni kabel, 3M standard (može se prilagoditi i proširiti)

Sila okidanja

PSM4>30KG

PSM6 >25 kg

PSM11>20KG

Vrsta izlaza

2NO (pasivno normalno otvoreno)

Debljina

PSM4-14 mm

PSM6-15mm

PSM11-11mm

Serijski spoj

Dopušteno je serijsko spajanje manje od 5/6 blokova (ili ne više od 4-5 četvornih metara)

Razina zaštite

IP65

Maksimalni napon regulatora

DC24V (koristeći kontrolu od 0V)

Vrijeme odziva

<30 ms

Mat Preklopna struja\\napon

Maks.100mA \\5V

Težina

Oko 20 kg/m²

Dopušteno područje jednog bloka

1.5m²

Prilagoditi se

Standardna aplikacija

Ne-izolirani sigurnosni sustav zaštite sastavljen od sigurnosne prostirke i sigurnosnog releja SRC106 zadovoljava sljedeće standarde. EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1
